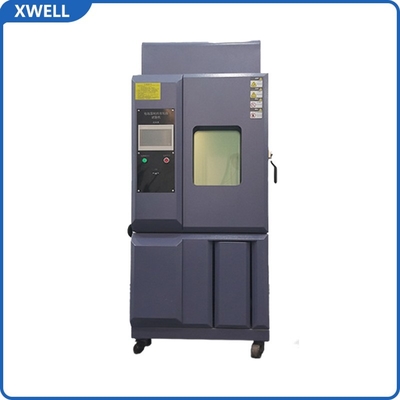

Temperaturgesteuerter Akku-Hochstrom-Kurzschlussprüfer

Temperaturgesteuerter Akku-Hochstrom-Kurzschlussprüfer

DieKurzschlussprüferdie automatische PID-Steuerung zur Simulation des externen Kurzschlusses der Batterie anwendet und die Normen von UL1642, UN38 erfüllt.3,IEC62133, GB/T18287, GB/T 31241-2014, usw. Der rote Kupferkontaktor dient als Schaltelement und das Wärmerelee als Schutzvorrichtung.Der Schaltkreis der getesteten Batterie ist kurzgeschaltet.Nach der Datenverarbeitung wird die Oberflächentemperatur der Batterie,Spannungs- und Stromsignale, die durch das Hall-Element erkannt werden, werden an die Computerseite gesendet, und die Software erfasst kontinuierlich die Änderungen der Batteriespannung, des Stroms und der Oberflächentemperatur.Der Kurzschlussprüfer muss dem Widerstand des gesamten Schaltkreises (einschließlich des Schaltschaltwerks) entsprechen., Draht und Verbindungseinrichtung) von 80 ± 20 m Ω und jeder Schaltkreis kann dem Kurzschlussstrom mit einem Spitzenwert von 1000 A/2000 A standhalten.

Kurzschluss-Stopp-Modus kann ausgewählt werden: 1. Kurzschlusszeit; 2. Batterieoberflächentemperatur;

Verwandte Norm

GB 31241-2014 Sicherheitsanforderungen für Lithium-Ionen-Batterien und Batterien für tragbare elektronische Produkte

Hochtemperaturschaltkreis

Nachdem die Batterie nach der angegebenen Prüfmethode vollständig geladen ist, wird sie in eine Umgebung von 55 °C±5 °C gebracht.Es wird für weitere 30 Minuten platziertDann schließen Sie die positiven und negativen Endgeräte der Batterie mit Drähten an und stellen Sie sicher, dass alle äußeren Widerstände 80 m Ω ± 20 m Ω betragen.Die Oberflächentemperatur der Batterie wurde während der Prüfung überwacht..

Zulassungsstandard: Die Batterie darf nicht brennen und explodieren und die Höchsttemperatur darf 150 °C nicht überschreiten.

Spezifikation
