| MOQ: | 1 set |
| Price: | 100000-10000000USD/Negotiable |
| standard packaging: | Wooden box |
| Delivery period: | 30-60 work days |
| payment method: | T/T |
| Supply Capacity: | 1 set per month |

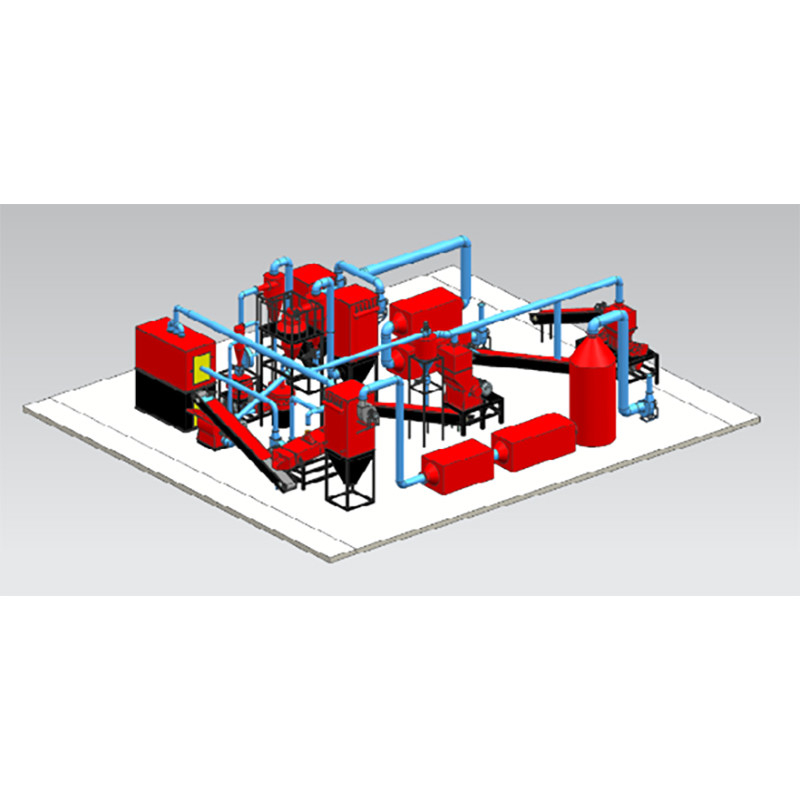

この機器の技術的ソリューションは主にリチウムイオン電池廃棄物向けです.リチウムイオン電池廃棄物の材料特性に基づいて,実際のプロセスと組み合わせて,ポジティブとネガティブな電極材料と貴金属は,主に物理的な粉砕方法によって分離されます.最後に,正電極と負電極の混合粉末,銅,アルミニウム粒子およびその他の材料が得られます.
a. 細工機:ベルトコンベアで運ばれるリチウムイオン電池の廃棄物は,原材料を分解するためにスレッダーに供給されます. 材料のサイズは3〜4cmです.
b.粉砕機: 粉砕後,材料は粉砕のために粉砕機に落ちます. 網膜の開口は20mmです.
c. 空気流分隔機: 材料は,粉砕された材料のリバーを通って空気分離器に運ばれ,分離器は,空気流と振動の方法を採用し,塵などの軽量材料を分類します.隔膜粉砕中に生成される材料粉末は,空気流によって砂砂に導かれ,分離器に落ち,排気ガスは処理のためにパルス塵収集器に入ります.上部画面の弁紙は,誘発抽出扇風機を通して弁箱に集められます下のスクリーンは黒い粉末です. 残りの材料は次の磁気分離器で再処理されます. 空気分離器は2層のスクリーンです. 上のスクリーンは30メガネで,画面の底は 120 メッシュです;
d.磁気分離器:鉄殻,キャップ,正電極と負電極の材料,その他の物質は,分離器の放出口から流れ,磁気分離器に入ります.リチウム電池の殻やキャップなどの磁気物質が分離されます;
e 粉砕剤:磁気分離後に粉砕された材料は粉砕のために粉砕機に運ばれ,スクリーンの開口は2.8mmである.
f. 回転式振動スクリーン: 粉砕機が材料を粉砕し,分析機が回転振動スクリーン入口に分類した後,システム全体がスクリーンスクリーニングを通して閉ざされた負圧システムです.材料の要求を満たす上部の粒度 (弁のような少量の不浄物) が直接収集される混合材料 (銅,アルミニウム,ブラックパウダー) は,次の加工機に送られ,さらに研磨されます.その中でも,回転振動スクリーンはスクリーンの2層に分かれ,スクリーンの開口は30メッシュと120メッシュです.
g 磨き機:線形シートで分離された粒子のサイズ要件を満たさない材料は,磨き機でさらに磨かれる.
h. 回転式振動スクリーン: 砂料は,砂料を通って下層の空気閉塞に落ちて,スクリーニングのために回転振動スクリーンに入ります.固有重力分離器で次の処理に進み,最終的な分類を行う. 下の放出ポートは黒い粉末です. その中には,回転振動スクリーンは1層のスクリーンで,スクリーンは120meshesです.
i. 固有重力分離器:銅・アルミ回転振動スクリーンでスクリーニングされた混合物は,最終的な分類のために特重分離器に入ります.その前端の出口はより重い銅粒子です.そして後端の出口は軽いアルミニウム粒子です.
隔膜の収集箱:リチウム電池の原材料の弁紙は,粉砕機で粉砕された後,誘発式吸気扇を通して弁紙収集箱に集められます.
k コレクター:陽電極と陰電極の粉末を集め放出する.
パルス式粉塵収集機:収集装置全体の動作中に発生する塵と超細塵 (電池内の正電極と負電極材料) を放出する.
噴霧塔:装置の動作中に発生する塵ガスは,塔の下部入口から塔に入り,上へと移動し,包装を通ります.液体相と完全に接触した後,排気ガスが完全に吸収される., そして上部脱水層を通って次のプロセスに入ります.
n.活性炭吸附箱:活性炭吸着剤の表面の吸着能力を用いて,排気ガス中の汚染物質は活性炭表面に吸着される.ガス混合物から分離されるように,活性炭吸附箱は,箱と吸附ユニットから構成される乾燥廃棄ガス処理装置です.
o.UV光解:特殊な高エネルギー・高オゾン紫外線が使用され 粉塵ガスの臭いを消すため クラッキング効果が生じます
a. 送料用コンベアベルト
|
名前 |
仕様 |
コメント |
|
細工用コンベアベルト |
モデル500 5000*550*350 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
コントレーターベルト |
サイズ:B=500, δ=10 |
|
|
輸送ベルトの電球 |
δ=220,L=650 |
|
|
モーターパワー |
1.5kw-4ポール |
|
|
減速機 |
XWD3-43-1.5kw |
|
|
|
||
b. 切断機
|
名前 |
仕様 |
コメント |
|
粉砕機 |
モデル500 2600×1500×1850 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
切断ツール |
サイズ:Φ300*15mm量: 34錠 材質:鋳造合金鋼 55Sicr; 穴の厚さ:40mm |
|
|
スピンドル |
スピンドル形:六角軸 スピンドル材料: 40Cr 鍛造,消化,テンパー; 量: 2pcs |
|
|
減速機 |
モデル:JZQ350 数量: 2個セット 歯車比: 3150 |
|
|
モーターパワー |
15kw*2 |
|
|
|
||
c.コンベアベルトの粉砕
|
名前 |
仕様 |
コメント |
|
クラッシャー用コンベアベルト |
モデル500 5000*550*350 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
コントレーターベルト |
サイズ:B=500, δ=10 |
|
|
輸送ベルトの電球 |
δ=220,L=650 |
|
|
モーターパワー |
1.5kw-4ポール |
|
|
減速機 |
XWD3-43-1.5kw |
|
d. 粉砕機
|
名前 |
仕様 |
コメント |
|
クラッシュ機 |
モデル600 1640*1000*2320 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
ハックナイフ |
サイズ: 227*73, δ=20 材料:耐磨合金鋼 量:12グループ |
|
|
ハンマーヘッド |
サイズ: 158*80, δ=80 材料:整形部品 量: 18 グループ |
|
|
メッシュ材料 |
Q235B |
|
|
スクリーンポールの大きさ |
20mm |
|
|
モーターパワー |
30kw-4ポール |
|
|
|
||
e. U型スピラル型リバー
|
名前 |
仕様 |
コメント |
|
U型螺旋輸送機 |
モデル300 5000*300*350 |
|
|
量 |
1 |
|
|
ラック材料 |
Q235B |
|
|
刃材 |
炭酸鋼の螺旋刃 |
|
|
減速機 |
BWD3-11-5 試聴する5 |
|
|
モーターパワー |
5.5kw-4ポール |
|
|
|
||
f. 空気流分隔機
|
名前 |
仕様 |
コメント |
|
空気流分隔機 |
モデル3000 3000*1200*2000 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
メッシュ材料 |
SS304 |
|
|
スクリーンポールの大きさ |
上側の開口: 30 メッシュ 下側の開口: 120 メッシュ |
|
|
振動モーター |
モデル:YZS-8-6; パワー:0.75kw*2 |
|
|
|
||
g 空気流分別機
|
名前 |
仕様 |
コメント |
|
空気流分別装置 |
モデル800 外径:Φ=800 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
直角部分 |
Φ800×1000壁厚い4mm |
|
|
コーン |
Φ800×1500壁厚い4mm |
|
|
給餌入口 |
F273 |
|
|
出口 |
F300 |
|
|
エアアウト口 |
F273 |
|
|
閉ざされたシャッター |
YCD-HX-16L |
|
|
閉じた空気タービンモーターの動力 |
1.5kw-4ポール |
|
|
|
||
h.磁気分離器
|
名前 |
仕様 |
コメント |
|
磁気分離器 |
モデル500 4000*550*350 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
コントレーターベルト |
サイズ:B=500, δ=10 |
|
|
輸送ベルトの電球 |
δ=220,L=650 |
|
|
モーターパワー |
1.5kw-4ポール |
|
|
減速機 |
XWD3-43-1.5kw |
|
|
磁気ロール |
鉄ボロン超磁気,10000GS, 磁気分離の効果的な高さは500mmです |
|
i. 弁紙の収集箱
|
名前 |
仕様 |
コメント |
|
弁紙の収集箱 |
モデル 1800 1800*1200*2000 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
粉塵袋 |
サイズ:サイズ: Φ135×1200 材料:ポリエステル 針毛料 48袋 |
|
|
扇風機の電力をサポートする |
3kw-2ポール |
|
|
|
||
j 粉砕機
|
名前 |
仕様 |
コメント |
|
ミルン |
モデル600 2000*940*1420 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
切断ツール |
サイズ:170×45×6材料:Cr12MOV 量: 40 |
|
|
カーネルの材料 |
サイズ: 200×145×15 材料:マンガン鋼 量: 24 枚 |
|
|
メッシュ材料 |
SS304 |
|
|
スクリーンポールの大きさ |
2.8mm |
|
|
モーターパワー |
37kw-2ポール |
|
|
|
||
k.回転振動スクリーン
|
名前 |
仕様 |
コメント |
|
直線シート |
モデル1200 Φ1200;h=1350 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
スクリーン |
材料:SS304 量: 2 層 画面上の開き口: 30 メッシュ 画面の下部開口: 120 メッシュ |
|
|
効果的乾燥面積 |
0.8m2 |
|
|
振動 (Rpm) |
1500 |
|
|
モーターパワー |
1.5kw-4ポール |
|
|
|
||
磨き機
|
名前 |
仕様 |
コメント |
|
磨き機 |
モデル600 1500*850*900 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
ディスク |
磨きディスク直径:Φ=600 材料:耐磨合金鋼 |
|
|
カーネルの材料 |
耐磨合金鋼 |
|
|
モーターパワー |
37kw |
|
|
|
||
m. 回転式振動スクリーン
|
名前 |
仕様 |
コメント |
|
回転式振動スクリーン |
モデル1200 Φ1200;h=1200 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
スクリーン |
材料:SS304 量:1階 メッシュ開口: 120 メッシュ |
|
|
効果的乾燥面積 |
0.8m2 |
|
|
振動 (Rpm) |
1500 |
|
|
モーターパワー |
1.5kw-4ポール |
|
n. 研磨設備の総量
|
名前 |
仕様 |
コメント |
|
集積物 |
モデル500 外径 Φ=500 |
|
|
量 |
1 |
|
|
直角部分 |
Φ500×510壁厚い4mm |
|
|
コーン |
Φ500×620壁厚い4mm |
|
|
給餌入口 |
F150 |
|
|
エアアウト口 |
F150 |
|
|
機体材料 |
Q235B |
|
|
空気密着装置を備えた |
TGFDZ-5L |
|
|
閉じた空気タービンモーターの動力 |
0.75kw |
|
|
扇風機を支える |
3kw |
|
|
|
||
o. 総量
|
名前 |
仕様 |
コメント |
|
集積物 |
モデル800 外径 Φ=800 |
|
|
量 |
3 |
|
|
直角部分 |
Φ800×1000,壁厚さ 4mm |
|
|
コーン |
Φ800×1500,壁厚さ 4mm |
|
|
給餌入口 |
F273 |
|
|
放出口 |
F150 |
|
|
エアアウト口 |
F273 |
|
|
機体材料 |
Q235B |
|
|
空気密着装置を備えた |
TGFDZ-5L |
|
|
閉じた空気タービンモーターの動力 |
0.75kw |
|
|
|
||
p. パルス式粉塵収集機
|
名前 |
仕様 |
コメント |
|
パルス式粉塵収集機 |
MC = 48型 1360*1060*4200 |
|
|
量 |
2 |
|
|
機体材料 |
Q235B |
|
|
磁気弁 |
RMF-Z-20J"量: 6個 |
|
|
粉塵袋 |
サイズ: Φ135×2000 材料:ポリエステル 針毛料 48袋 |
|
|
バッグケージ |
サイズ: Φ130×2000 材料:Q235B 量:48個 |
|
|
パルスコントローラ |
6チャネル 24V |
|
|
圧縮空気の接続サイズ |
F10 |
|
|
扇風機の電力をサポートする |
7.5kw-2ポール |
|
q パルス式粉塵収集機
|
名前 |
仕様 |
コメント |
|
パルス式粉塵収集機 |
MC = 36型 1060*1060*4200 |
|
|
量 |
2 |
|
|
機体材料 |
Q235B |
|
|
磁気弁 |
RMF-Z-20J"量: 6個 |
|
|
粉塵袋 |
サイズ: Φ135×2000 材料:ポリエステル 針毛料 量:36袋 |
|
|
バッグケージ |
サイズ: Φ130×2000 材料:Q235B 量:36個 |
|
|
パルスコントローラ |
6チャネル 24V |
|
|
圧縮空気の接続サイズ |
F10 |
|
|
扇風機の電力をサポートする |
5.5kw-2ポール |
|
r 固体重力分離器
|
名前 |
仕様 |
コメント |
|
固体重力分離器 |
モデル1200 1890年*770年*1880年 |
|
|
量 |
1 |
|
|
機体材料 |
Q235B |
|
|
メッシュ材料 |
SS304 |
|
|
スクリーンポールの大きさ |
40 メッシュ |
|
|
振動モーター |
MBW07Y-0.55KW 回転速度: 1400r/min, 周波数200〜1000r/min |
|
|
扇風機エンジン |
Ye2-90L-4-1.5KW,回転速度: 1400r/min |
|
|
|
||
S,噴霧塔
|
名前 |
仕様 |
コメント |
|
噴霧塔 |
モデル1200 Φ=1200*h=3000 |
|
|
量 |
2 |
|
|
機体材料 |
PP素材 |
|
|
モーターパワー |
2.2kw |
|
|
|
||
t 活性炭吸附箱
|
名前 |
仕様 |
コメント |
|
活性炭吸附箱 |
モデル1300 1445*1300*1100 |
|
|
量 |
2 |
|
|
濾過された空気流 |
20000m3/h |
|
|
機体材料 |
Q235B |
|
|
活性炭 |
サイズ: 100*100*100;素材:水耐性活性炭 |
|
|
|
||
u.紫外線光解
|
名前 |
仕様 |
コメント |
|
紫外線光解 |
モデル1300 1800*1300*1100 |
|
|
量 |
2 |
|
|
空気流の処理 |
20000m3/h |
|
|
光解の部分 |
ランプのサイズ:L = 810,制御箱の4つのグループ |
|
|
機体材料 |
Q235B |
|
|
電源 |
3kw |
|
|
|
||
V.高圧誘導式吹風機
|
名前 |
仕様 |
コメント |
|
高圧誘導式吹風機 |
|
|
|
量 |
2 |
|
|
モーターパワー |
7.5kw-2ポール |
|
配送キャビネット
|
名前 |
仕様 |
コメント |
|
配送キャビネット |
800*400*1800 |
|
|
量 |
2 単位 |
|
|
電気部品 |
シュナイダー |
|
|
総力 |
200kw |
|
|
|
